Virtamuuntajamittarit ja niihin liittyvät ohjeistukset

Epäsuora pienjännitemittaus

Sähkönkulutuksen mittaus tulee olla epäsuora yli 3 x 63 A:n sulakkeilla. Asiakas vastaa mittamuuntajien hankinnasta ja asennuksesta.

Virtamuuntajat asennetaan kaikkiin vaiheisiin. Virtamuuntajien tarkkuusluokan tulee olla 0,2S ja toisiosovitus 5A. Kaikilla vaiheilla tulee olla omat paluuvirtajohtimet. Asennus on toteutettava siten, että arvokilvet ovat luettavissa laitteiston ollessa käynnissä.

Virtamuuntajan mittauspiiriin ei saa kytkeä muita kuin verkkoyhtiön (KSS Verkko) mittarin.

Sähkömittarin käyttöjännite otetaan päävarokkeen jälkeen 2–10 A oikosulkusuojan kautta, ennen virtamuuntajia. Huom! Mikäli jännite otetaan ennen pääkytkintä, sen välittämössä läheisyydessä on oltava varoituskilpi: ”Pääkytkin ei katkaise jännitettä mittarilta”.

Mittauksen etusulakkeen pienentäminen yli 63 A:sta 63 A:ksi

Mittauksen etusulakkeen pienentämisen yhteydessä on mahdollista sallia 63 A:n käyttöpaikka epäsuoralla mittauksella sillä ehdolla, että virtamuuntajien tarkkuusluokka ja taakka tarkistetaan ja mittaustarkkuus säilyy. Virtamuuntajat on uusittava, mikäli mittaus halutaan säilyttää epäsuorana. Virtamuuntajien vaihtokustannuksista vastaa asiakas. Alle 63 A:n menevissä mittauksissa tulee olla suoramittaus.

Toision nimelliskuorma

Virtamuuntajien pysyminen tarkkuusluokassaan edellyttää toisiopiirissä olevien laitteiden ja johtimien valintaa siten, että niiden muodostama taakka on 25–100 % virtamuuntajien nimellistaakasta. Tämä on huomioitava virtamuuntajien nimellistehon (VA) valinnassa.

• Mittausvirtojen johtimet on mitoitettava siten, että taakan voidaan osoittaa olevan laskennallisesti 25–100 % nimellistaakasta.

• Virtamuuntajan nimellistaakka on tyypillisesti 1–5 VA virtamuuntajan nimellisvirrasta riippuen.

• Toisiopuolen taakan muodostaa mittari, riviliitin ja mittausjohtimet.

• Nykyaikaisten staattisten energiamittareiden virtapiirin taakka on likimain 0 VA, joten sitä ei käytännössä tarvitse huomioida taakkalaskelmissa.

Toisiojohdatus sovitetaan mittamuuntajataakan mukaan, alla olevan taulukon mukaisesti.

Jos taakka ei pysy taulukon johtopituuden ylärajoissa, on johdotuksen poikkipinta-alaa suurennettava yli 2,5 mm² (mittausriviliittimen max. 6 mm²).

Huomioithan, että ilman mittausta olevan kuormitetun virtamuuntajan toisiopuoli on aina oikosuljettava vaurioitumisen estämiseksi. Esimerkkinä keskukseen kytkettävä rakennuksen aikainen tilapäinen mitattu syöttö.

Muuntosuhde ja mitoitus

Virtamuuntajien muuntosuhde määrittyy mitattavan kohteen pääsulakkeen mukaan. Virtamuuntajien ensiövirran on oltava sama tai suurempi kuin pääsulakkeiden nimellisvirta.

Näin ollen esimerkiksi pienjännitemittauksessa voidaan käyttää nimellisarvotaan 250/5 A virtamuuntajia, kun pääsulakekoko on 3 x 80 A - 250 A.

Epäsuora mittaus voidaan asentaa 3 x 63 A:n pääsulakkeilla olevaan uuteen käyttöpaikkaan vain, jos tiedetään että pääsulakkeet suurennetaan lähiaikoina yli 63 A:ksi.

Suositus on, että virtamuuntajat mitoitetaan siten, ettei virtamuuntajan läpi viedä ylimääräisiä syöttöjohdon lävistyksiä. Mikäli lävistyksiä joudutaan käyttämään, sallittu määrä on enintään kaksi lävistystä. Muuntosuhdekertoimen tulee kuitenkin aina olla 5:llä jaollinen kokonaisluku.

Riviliittimet epäsuorassa mittauksessa

Epäsuorassa mittauksessa tulee käyttää ruuvikiristettäviä riviliittimiä. Liittimet on voitava katkaista, ja katkaisukohdan molemmilla puolilla tulee olla halkaisijaltaan 4 mm banaanipistukat.

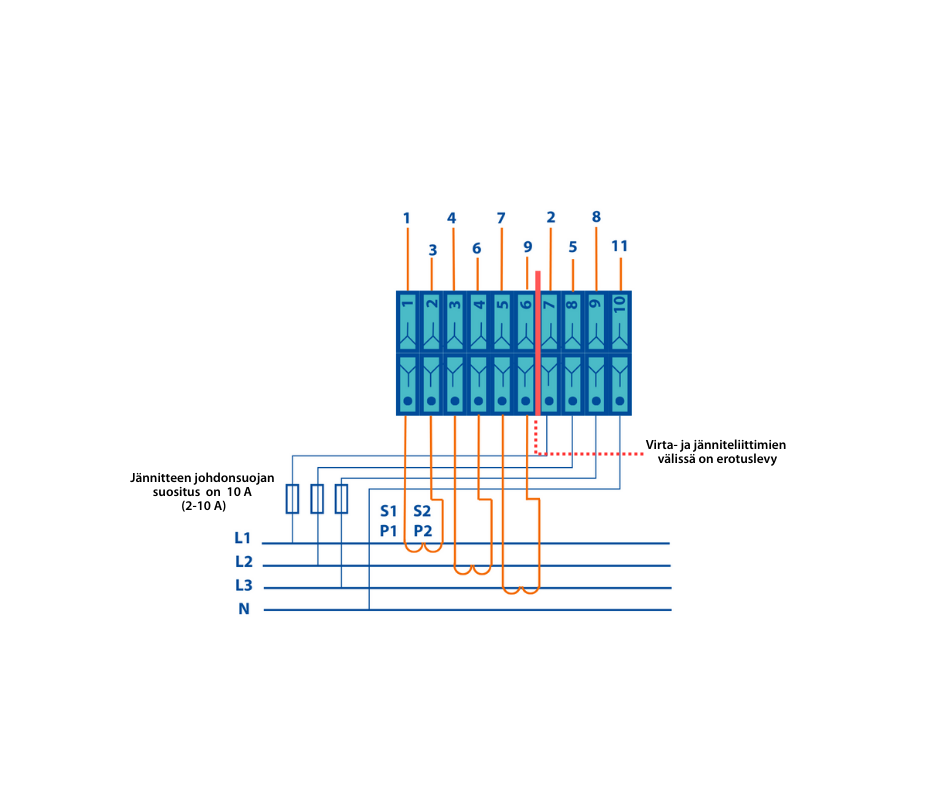

Epäsuora mittaus, virtamuuntajaliitäntä

Avaa kuva isompana tästä

Epäsuora keskijännitemittaus (20 kV)

Epäsuorassa keskijännitemittauksessa käytetään kolmea virta- ja jännitemuuntajaa, jotka asennetaan jokaiseen vaiheeseen. Mittauksen kokonaisvirheen kannalta on tärkeää valita oikeanlaiset mittamuuntajat ja mittausjohtimet: Niiden tulee toimia ja kestää asennusolosuhteiden vaatimukset.

Mittausjohtimet asennetaan selvästi erilleen muista johdoista ja niiden poikkipinta-alan tulee olla vähintään 2,5 mm². Paksumpia johdon poikkipinta-aloja käytettäessä tulee huomioida virtamuuntajien taakka.

• Mittamuuntajien toisiopuolet on maadoitettava vähintään 4 mm² maadoitusjohtimella.

• Virtamuuntajien tarkkuusluokan tulee olla 0,2S, toisiosovitus 5A.

Esimerkkejä virtamuuntajien valinnasta:

Jokaisen virtamuuntajan toisiopuolen navoista tuodaan erilliset meno- ja paluujohtimet riviliittimille. Virtamuuntajan mittauspiiriin ei saa kytkeä muuta kuin verkkoyhtiö KSS Verkon mittarin.

Kompensointilaitteistolle tai suojaukselle on oltava virtamuuntajissa omat mittasydämet.

Jännitemuuntajien tarkkuusluokan tulee olla 0,2 ja vaiheiden välissä olevan toisiojännitteen 100 V. Jännitemuuntajien ensiöpiireissä ei saa käyttää erotinta tai suurjännitevarokkeita. Jännitemuuntajien tulee sijaita energian kulkusuunnassa ennen virtamuuntajia. Mittamuuntajia valittaessa tulee varmistaa verkkoyhtiöltä (KSS Verkko) niiden terminen ja dynaaminen oikosulkukestoisuus. Jännitemuuntajille tulee asentaa vaimennus-/resonanssivastus.

Mittausjännitteille tarvitaan oma toisiokaapelointi, joka suojataan johdonsuojakatkaisijalla tai sulakkeilla (2–10 A, suositus 10 A). Ne asennetaan mahdollisimman lähelle jännitemuuntajia.

Keskijänniteverkon mittalaitteilta on oltava yhteys matkapuhelinverkkoon. Kuuluvuuden varmistamiseksi yksittäiseltä mittalaitteelta tulee tarvittaessa tehdä reittivaraus antennikaapelille mittalaitetilan ja ulkoseinän välille. Jos rakennuksessa on useampia mittalaitetiloja, niiden välille on varattava reitti tiedonsiirtokaapelille tai sovittava reittivarauksesta erikseen verkkoyhtiön (KSS Verkko) kanssa.

Verkkoyhtiölle on toimitettava etukäteen jännite- ja virtamuuntajien tekniset tiedot sekä mittauksen piirikaaviot ja virtamuuntajien taakkalaskelmat tarkistusta varten.

Mittamuuntajien toision nimelliskuorma

Mittamuuntajien pysyminen tarkkuusluokassaan edellyttää toisiopiirissä olevien laitteiden ja johtimien valintaa siten, että niiden muodostama taakka on 25–100 % mittamuuntajien nimellistaakasta. Tarvittaessa tulee käyttää erillisiä lisätaakkavastuksia. Jännitemuuntajissa tulee olla avokolmioapukäämit ja tähän piiriin on kytkettävä sopiva vaimennusvastus.

Muuntosuhde

Virtamuuntajien muuntosuhde määritetään mitattavan kohteen muuntajan näennäistehon perusteella. Virtamuuntajaksi valitaan tehosta laskettua virta-arvoa lähinnä oleva suurempi nimellisvirta. Virtamuuntajassa suositellaan olevan kaksi ensiövirta-aluetta, mahdollista liittymän myöhempää tehontarpeen kasvua ajatellen.

• Kaikki muuntajat tulee asettaa siten, että arvokilvet voidaan lukea kojeiston oven suunnasta.

• Kytketty muuntosuhde on merkittävä selkeästi nähtäville mittauskennon oven ulkopuolelle tai mittausriviliittimien sijaintipaikkaan.

Kohteen tehontarpeen muuttuessa on ryhdyttävä toimiin muuntajien muuttamiseksi kuormitusta vastaaviksi. Muuntajien vaihdosta aiheutuvat kustannukset maksaa sähkönkäyttäjä.

Mittarin apujännite
Mittarille voidaan tarvittaessa kytkeä apujännite 100–240 V AC/DC. Apujännitteen kytkentä mittarille on aina suotavaa, jos sellainen on saatavilla.

Energiamittausimpulssit
Mittarilta on kytkettävissä energiamittausimpulssit (P+, P-, Q+, Q-) kaukokäyttöön, kiinteistöautomaatioon tai muuhun vastaavaan järjestelmään. Koskettimien kestoisuus on max. 240 V AC/DC ja 100 mA.

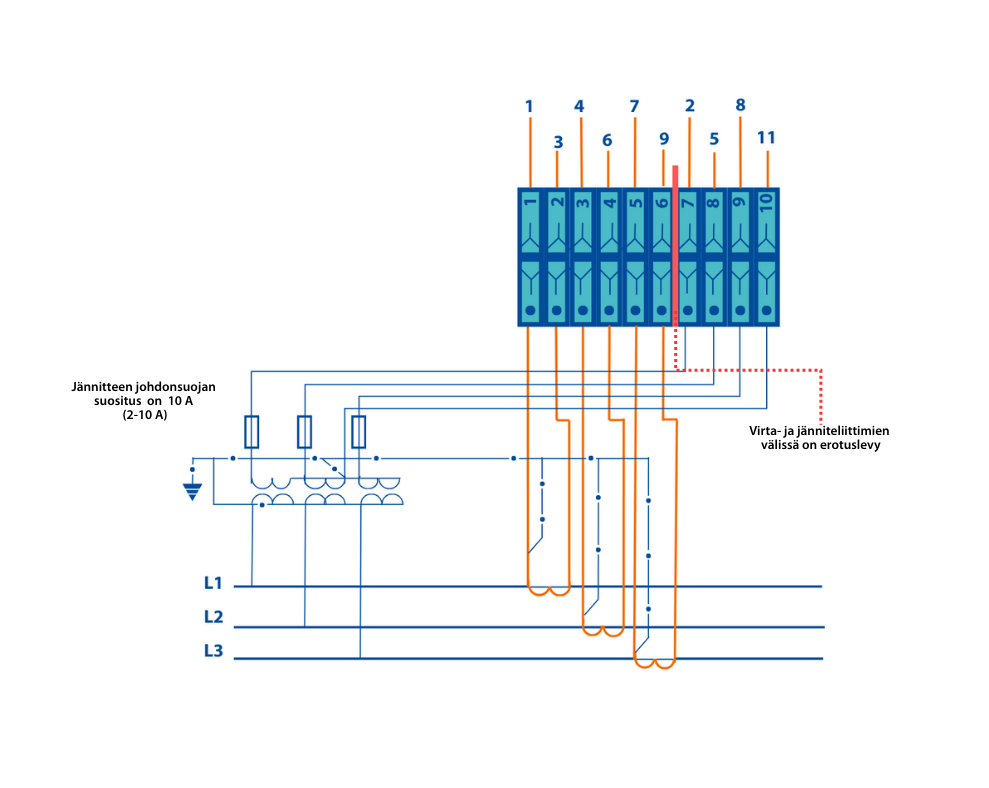

Epäsuora mittaus, virta- ja jännitemuuntajaliitäntä

Avaa kuva isompana tästä.

Mittamuuntajia asennettaessa on varmistettava, että jännitevarokkeiden ja virtamuuntajien järjestys syöttösuunnassa on oikea, jännitteiden kytkentäpiste on ennen virtamuuntajia ja vaiheittain kytketyt jännite- ja virtajohdot ovat samoilta vaiheilta (L1 jännite/L1 virta jne.).

Virtamuuntajan toisiojohdotus toteutettava kahdella johtimella S1-S2 (ei käytetä yhteistä S1 johdinta eikä maadoitusta).
